沪昆铁路贵州段防护栅栏护栏网项目

添加时间:2017-10-24 点击量:

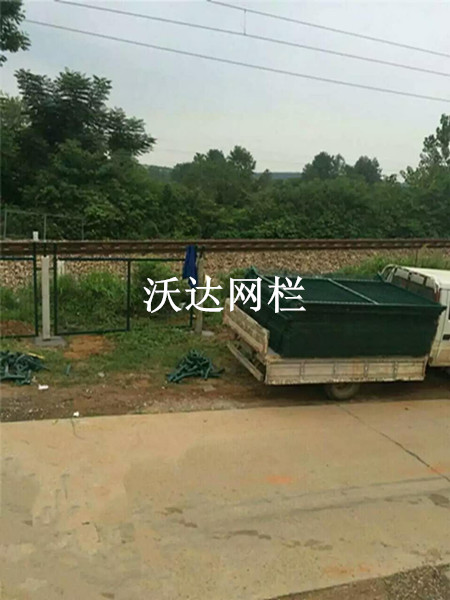

  • 沪昆铁路贵州段防护栅栏护栏网项目图片1

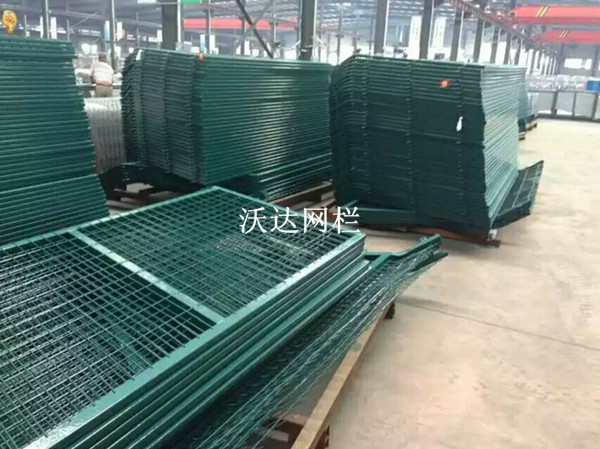

  • 沪昆铁路贵州段防护栅栏护栏网项目图片2

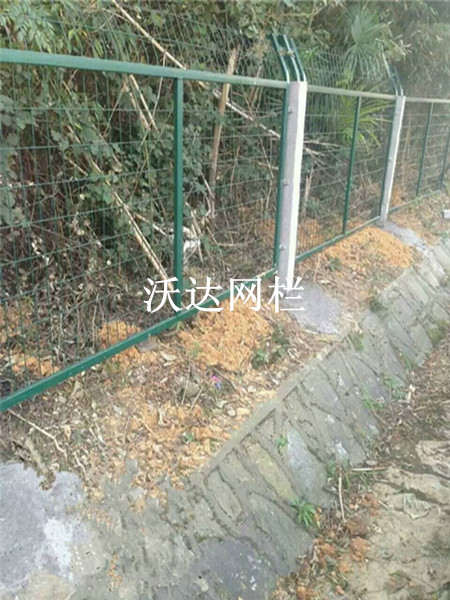

  • 沪昆铁路贵州段防护栅栏护栏网项目图片3

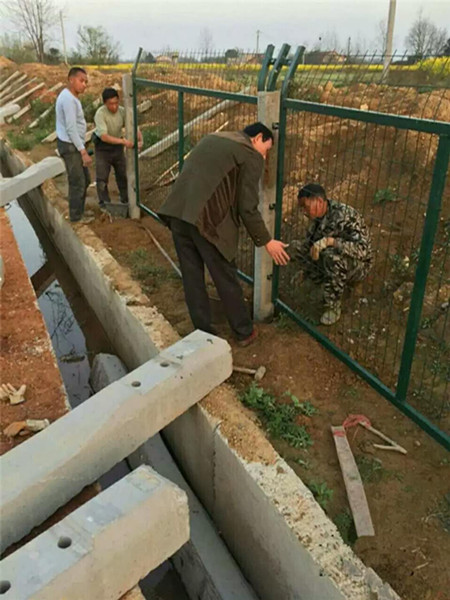

  • 沪昆铁路贵州段防护栅栏护栏网项目图片4
  • 沪昆铁路贵州段防护栅栏护栏网项目图片5
  • 沪昆铁路贵州段防护栅栏护栏网项目图片6

铁路防护栅栏 技术要求(2012)8001图纸

3.1钢筋混凝土立柱金属网片防护栅栏由立柱、网片及连接部件组成,防护高度1.8m。

3.2立桩

立柱采用C30钢筋混凝土预制,截面尺寸120mm*120mm,高度2.2m。预制立时,于顶部中间位置预留42mm*42mm方孔,深度150mm,现场安装时插入带连接板并封口的Q235方管,半用封水材料填充缝隙。方管规格40mm*40mm,厚度2.5mm。矩管插入长度150mm,外露部分向外折30o,垂直高度300mm。

3.3金属网片

金属网片采用Q235矩管边框,规格30mm*50mm,矩管厚度2.0mm;内部网丝采用HPB3006.5mm高线钢丝冷拔加工,规格75mm*150mm(¢4.0mm),上部向外折角30°,垂直高度300mm。

3.4连接板与螺栓。

立柱连接板、网片连接板采用90°折角Q235钢板,厚度4.0mm,根据不同使用位置分A、B、C三种形式。连接板与螺栓均采用Q235钢,并镀锌处理,镀锌量270g/m2。

连接板的精度要求:长度误差≤1.0mm,宽度误差≤0.5mm,厚度误差≤0.5mm,孔眼位置偏差≤1.0mm。

3.5金属网片及栅栏门的网片成形后应整体镀锌并进行热浸塑(或喷塑)处理,镀锌量270g/m2,浸塑厚度0.8mm~1.2mm,喷塑颜色选用墨绿色。涂层应均匀,颜色一致,表面光滑,无流柱,滴瘤、粉泡、漏铁等缺陷。

网片制造精度要求:长度误差≤2.5mm,高度误差≤3.0mm。

网片平整度要求:凸起或凹进值≤5.0mm。

冷拔钢丝镀锌前直径误差≤0.06mm。焊接网孔误差≤3.0mm。

焊接网片连接板时,连接板焊接位置应严格控制在设计位置,其位置误差≤1.5mm。

矩管边框与连接板、网片钢丝与钢板、网片钢丝与矩管边框的焊接宜采用电阻焊、如用钎焊,应选用合适的焊条,使其变形最小。焊接后应清理焊渣。对焊接产生的变形,应进行平整处理。为保证网片自身有足够的强度,网片焊接点的强度应大于1KN,焊接点脱落数小于4%。
